PackTube®
Übersicht
![](files/Ja2/Bilder%20u.%20Grafiken/Bilder%20300xYYY/packtube_familie.jpg)
PackTube® steht für den typischen Einsatzbereich in Packmaschinen und für die tubulare Bauart der Motoren.
PackTube® ist ein lineares Direktantriebssystem, das hohe Spitzenkräfte, höchste Dynamik und kompakte Bauform bei einem guten Preis-Leistungsverhältnis vereint.
Mit einer Spitzenkraft von 2.700 N und sehr geringen bewegten Massen, stellt es derzeit die Weltspitze für maximale Dynamik von industriell gefertigten Direktantrieben dar. So sind mit den Antrieben Beschleunigungen bis zu 100 g bei kleinen Nutzlasten realisierbar! Besonders im Bereich des Verpackungsmaschinenbaus und der Prüfautomation sind die Einsatzfälle zu suchen.

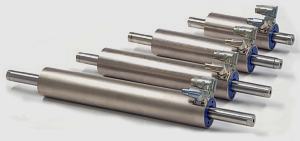

PackTube® Linearmotor-System in 400 VAC-Technik
Produkteigenschaften:
- dynamische elektromagnetische lineare Direktantriebe in tubularer Bauweise
- 3 x 400 VAC Versorgung
- integriertes inkrementelles Wegmesssystem mit Abtastung der Antriebsmagnete
- integriertes Gleitlagersystem u. Abstreifer
- Positionierwiederholgenauigkeit +/- 0,05 mm bzw. +/- 0,001 mm mit optionalem externen Sensor
- Spitzenkräfte von 500 N bis 2.700 N
- max. Beschleunigungen bis 100 g
- Statordurchmesser 70 mm
- Läuferdurchmesser 28 mm
- max. Hub 1.770 mm
- Schutzart IP67
- sehr lange Lebensdauer
- kostenlose Parametriersoftware LinMot-Talk
- CE und UL
![](files/Ja2/Bilder%20u.%20Grafiken/Bilder%20300xYYY/p10-70_motoren.jpg)
![](files/Ja2/Bilder%20u.%20Grafiken/Bilder%20300xYYY/e1400_familie.jpg)
![](files/Ja2/Bilder%20u.%20Grafiken/Bilder%20Grossformat/uebersicht_feldbussysteme.jpg)
PackTube® Download-Center
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_pdf_download_p.jpg)
Prospekte und Datenblätter
> PackTube® u. FourDynamic® Übersichtsprospekt
> PackTube® Datenblatt
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_pdf_download_p.jpg)
Applikationshinweise
> Erläuterungen zur Positioniergenauigkeit
> Kostenvergleich Pneumatik-Linearantrieb
> Kraft-Weg überwachte Produktionsprozesse
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_video_download_p.jpg)
VideoClips
> #50 - PackTube® Linearmotor-System für verschiedene Applikationen
> #34 - PackTube® Linearmotor-System in hochdynamischer Demonstration
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_cad_download_p.jpg)
Für die mechanische Konstruktion
STEP-Dateien nur auf Anfrage!
Gerne legen wir Ihre Applikation vor Beginn
der Konstruktion kinematisch aus.
Sprechen Sie uns bitte an!
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_cad_download_p.jpg)
Für die elektrische Konstruktion
> Positioniercontroller
> Konfektionierte Kabel
> Beispielschaltpläne
> Sichere Maschinensteuerung
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_exe_download_p.jpg)
Softwaretools
> LinMot-Talk siehe > Positioniercontroller Download-Center
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_eg_download_p.jpg)
Montage, Wartung und EG-Richtlinien
> Montageanleitung, Wartungsanleitung u. EG-Konformitätserklärung für PackTube Linearmotoren
> Sicherheitsdatenblatt FDA-Fett für Linearmotoren LU02
> Sicherheitsdatenblatt FDA-Fett für Linearmotoren LU02 (englisch)
> Controller Montageanleitungen u. Konformitätserklärungen werden bei der Installation von LinMot-Talk
entpackt und sind nach Start von LinMot-Talk unter dem Reiter 'Handbücher' zu finden
