UltraDynamic® Linearmotor-Module
Übersicht
![](files/Ja2/Bilder%20u.%20Grafiken/Bilder%20300xYYY/ultradynamic_um01-23x80_modul.jpg)
UltraDynamic® steht für ultra dynamische Kinematikdaten!
Getreu unserem Slogan 'Die Masse macht den Takt®' wurde beim Design von UltraDynamic®-Modulen radikal auf die Reduktion der bewegten Massen und auf größtmögliche Steifigkeit geachtet. Durch den Einsatz von CFK-Technologie konnte gegenüber unserer HighDynamic® Serie die bewegte nicht motorische Masse um ca. 80 % reduziert werden. Die Verwendung von Gleitführungstechnologie ermöglicht zudem Beschleunigungen von 250 m/s² (25 g) bei Spitzengeschwindigkeiten von 6 m/s.
UltraDynamic® Module sind mechanisch zu unserer HighDynamic® Serie kompatibel.
Wegen der verwendeten Gleitführungen sind die Module bevorzugt bei kleinen Nutzlasten und im Aussetzbetrieb zu verwenden.
Typische Anwendungen:
|
|
UltraDynamic® Linearmotor-Module UM01 - die schwarzen Sprinter
Produkteigenschaften:
- ultra dynamisch
- extrem kleine bewegte Massen
- max. Beschleunigung bis 250 m/s² (25 g)
- Vorschubgeschwindigkeit bis 6 m/s

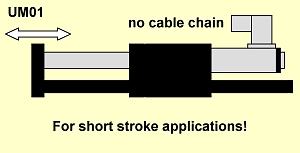

- für Kurzhubanwendungen
- Baubreite 44 mm
- Hübe bis 160 mm
- Spitzenkräfte bis 137 N
- Wiederholgenauigkeit +/- 0,05 mm
- Einkabel-Technologie
![](files/Ja2/Bilder%20u.%20Grafiken/Grafiken/um01_prinzip.jpg)
UltraDynamic® Positioniercontroller
![](files/Ja2/Bilder%20u.%20Grafiken/Bilder%20300xYYY/linmot_controller.jpg)
Als Positioniercontroller für unsere UltraDynamic® Linearmotor-Module verwenden wir Controller aus dem LinMot® Programm.
Produkteigenschaften:
- 24 VDC Logikversorgung
- 48 - 72 VDC Leistungsversorgung
- 8 - 32 A Ausgangsstrom
- Anwahl von Positionieraufträgen mit frei definierbaren Verfahrprofilen über I/O's oder Feldbus
- Oszillationsbetrieb
- Positionssollwerteingang 0 - 10 V
- Puls- und Richtungseingänge
- Antriebe als Master-Booster oder als Gantry koppelbar
- elektronische Kurvenscheibe zur Leitachse
- Streaming Mode für Bahnkurven
- Eingang für externen hochauflösenden Positionssensor
- parametrierbare Referenzfahrmodi
- Safe Torque Off (STO)
- EtherCAT, POWERLINK, PROFINET, SERCOS III, TCP/IP, Profibus-DP, CANOpen, DeviceNet
- kostenloses Parametriertool LinMot-Talk
- Controller passend zu Motor und Applikation vorparametriert
![](files/Ja2/Bilder%20u.%20Grafiken/Bilder%20Grossformat/uebersicht_feldbussysteme.jpg)
UltraDynamic® Download-Center
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_pdf_download_p.jpg)
Prospekte und Datenblätter
> UltraDynamic® UM01 Module Datenblatt
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_pdf_download_p.jpg)
Applikationshinweise
> Erläuterungen zur Positioniergenauigkeit
> Kostenvergleich Pneumatik-Linearantrieb
> Kraft-Weg überwachte Produktionsprozesse
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_video_download_p.jpg)
VideoClips
> #24 - UltraDynamic® UM01 Demonstration als Produktschieber
> #25 - UltraDynamic® UM01 im Dauertest mit höchster Dynamik
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_cad_download_p.jpg)
Für die mechanische Konstruktion
> Linearmodule Maßblatt auf Anfrage
STEP-Dateien nur auf Anfrage!
Gerne legen wir Ihre Applikation vor Beginn
der Konstruktion kinematisch aus.
Sprechen Sie uns bitte an!
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_cad_download_p.jpg)
Für die elektrische Konstruktion
> siehe > Drives > LinMot® Download-Center
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_exe_download_p.jpg)
Softwaretools
> LinMot-Talk siehe > Positioniercontroller Download-Center
![](files/Ja2/Bilder%20u.%20Grafiken/Logos/logo_eg_download_p.jpg)
Montage, Wartung und EG-Richtlinien
> Montageanleitung, Wartungsanleitung u. EG-Einbauerklärung auf Anfrage
