Übersicht

QuickPos® steht für intelligente hoch dynamische Linearmotoraktuatoren mit integriertem Positioniercontroller!

QuickPos® Module sind mechanisch aus unserer HighDynamic® Serie abgeleitet und zu dieser kompatibel. Bei unserem Design wurde radikal auf kleinste bewegte Massen, auf größtmögliche Steifigkeit und geringe Kosten geachtet.
QuickPos® intelligente miniatur Linearmotormodule sind der ideale Ersatz für kleine Pneumatikzylinder. Ihr Einsatz reduziert den Montageaufwand einer Bewegungsachse erheblich, da auf den Schaltschrank verzichtet werden kann!
Die Linearmotormodule sind auch ohne integrierten Positioniercontroller unter der Bezeichnung HM01-2070 in unserer HighDynamic® Serie erhältlich und in dieser Ausführung mit LinMot® Positioniercontrollern betreibbar.

Typische Anwendungen:

  • Schieben
  • Ausstoßen
  • Vereinzeln
  • Selektieren
  • Gruppieren
  • Sortieren
  • Prüfen

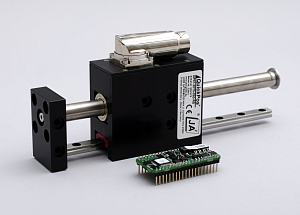

QuickPos® Intelligente Linearmotor-Module QP01

Produkteigenschaften:

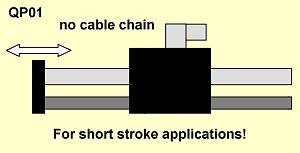

  • ideal für dynamische Kurzhubanwendungen
  • Baubreite nur 35 mm
  • auf engstem Raum einsetzbar
  • QuickShaft® lineare Servo-Antriebe integriert
  • Positioniercontroller integriert
  • Hübe bis 80 mm lieferbar
  • Spitzenkräfte bis 23 N
  • Vorschubgeschwindigkeit bis 2 m/s
  • max. Beschleunigung bis 50 m/s²
  • sehr geringe bewegte Massen
  • Wiederholgenauigkeit +/- 0,06 mm
  • Betriebsspannung 10 - 30 VDC
  • Anschluss über drehbaren Winkelstecker mit Bajonett
  • CANOpen oder RS232 Schnittstelle
  • frei programmierbar
  • 2 SPS Eingänge und 1 SPS Ausgang
  • mechanische Anschlusspunkte kompatibel zu unserer HighDynamic® Serie
QuickPos® Download-Center

Prospekte und Datenblätter
> QuickPos® Datenblatt

Applikationshinweise

VideoClips
> #07 - Faulhaber Werbevideo
> #27 - QP01 Demonstration

Für die mechanische Konstruktion
> Linearmodule Maßblatt
STEP-Dateien nur auf Anfrage!
Gerne legen wir Ihre Applikation vor Beginn
der Konstruktion kinematisch aus.
Sprechen Sie uns bitte an!

Für die elektrische Konstruktion
> EasyStart

Softwaretools
> Faulhaber Motion Manager 6.7.0

Montage, Wartung und EG-Richtlinien
> Montageanleitung, Wartungsanleitung u. EG-Einbauerklärung für QP01
> Montageanleitung, Wartungsanleitung u. Einbauerklärung für QP01 (englisch)
