Übersicht

QuickAx® steht für hoch dynamische mechanische Betriebsdaten!

Mit unserer QuickAx®-Serie bieten wir modulare ultraflache Präzisions-Positioniertische an, in die hochdynamische miniaturisierte Linearmotoren und eine hochauflösende Wegmesssensorik integriert sind.
Die Präzisions-Positioniertische sind mit 3 m/s und 100 m/s² für den Dauerbetrieb als Standard spezifiziert und besitzen eine Positionierwiederholgenauigkeit von +/- 1 Mikrometer.

Typische Anwendungen:

  • Palettieren
  • Scannen
  • optische Bearbeitung
  • mechanische Bearbeitung
  • Prüfen

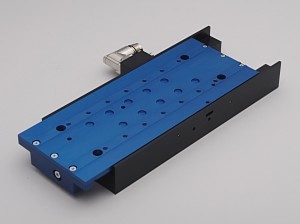

QuickAx® Linearmotor-Positioniertische QT01

Produkteigenschaften:

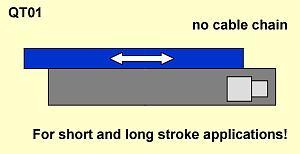

  • ideal für Kurzhubanwendungen und Zweiachslösungen
  • ultraflache u. verdrehsteife Konstruktion
  • LinMot® lineare Servoantriebe integriert
  • Hübe bis 120 mm
  • Spitzenkräfte bis 67 N
  • Vorschubgeschwindigkeit bis 3 m/s
  • max. Beschleunigung bis 100 m/s²
  • Wiederholgenauigkeit +/- 0,001 mm

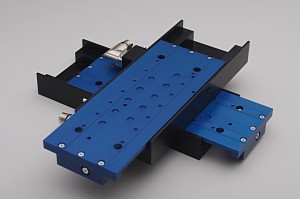

  • X-Y-Kombinationen ohne Zwischenplatte realisierbar
  • hohe Laufleistung
  • nahezu geräuschloser Lauf
  • anschluss- und steckerkompatibel zu LinMot®-Systemen

QuickAx® Positioniercontroller

Als Positioniercontroller für unsere QuickAx® Positioniertische verwenden wir Controller aus dem LinMot® Programm.

Produkteigenschaften:

  • 24 VDC Logikversorgung
  • 48 - 72 VDC Leistungsversorgung
  • 8 - 32 A Ausgangsstrom
  • Anwahl von Positionieraufträgen mit frei definierbaren Verfahrprofilen über I/O's oder Feldbus
  • Oszillationsbetrieb
  • Positionssollwerteingang 0 - 10 V
  • Puls- und Richtungseingänge
  • Antriebe als Master-Booster oder als Gantry koppelbar
  • elektronische Kurvenscheibe zur Leitachse
  • Streaming Mode für Bahnkurven
  • Eingang für externen hochauflösenden Positionssensor
  • parametrierbare Referenzfahrmodi
  • Safe Torque Off (STO)
  • EtherCAT, POWERLINK, PROFINET, SERCOS III, TCP/IP, Profibus-DP, CANOpen, DeviceNet
  • kostenloses Parametriertool LinMot-Talk
  • Controller passend zu Motor und Applikation vorparametriert
QuickAx® Download-Center

Prospekte und Datenblätter
> QuickAx® QT01 Datenblatt

Applikationshinweise

VideoClips
> #28 - Demonstration dynamisches Palettieren und präzise Bahnkurven

Für die mechanische Konstruktion
STEP-Dateien nur auf Anfrage!
Gerne legen wir Ihre Applikation vor Beginn
der Konstruktion kinematisch aus.
Sprechen Sie uns bitte an!

Für die elektrische Konstruktion
> siehe > Drives > LinMot® Download-Center

Softwaretools
> LinMot-Talk siehe > Positioniercontroller Download-Center

Montage, Wartung und EG-Richtlinien
> Montageanleitung, Wartungsanleitung u. EG-Einbauerklärung auf Anfrage
